LED照明燈具頻閃測試方法

檢驗和判別LED光源和燈具是否有頻閃？簡單的辦法是打開手機的拍照功能對著LED光源近距離觀察，如屏幕上看到光源有明顯黑條紋滾動或有明暗變化，就可以斷定有頻閃。

　　針對LED頻閃的特點，進行頻閃測量時需要滿足以下條件：

　　1）使用的光電轉換探測器，必須有很快的響應速度，可以快速取樣；

　　2）探測器必須能夠模擬人眼對光的感應曲線，即明視函數曲線，可同時進行照度或亮度測量；

　　3）具備軟件計算功能。

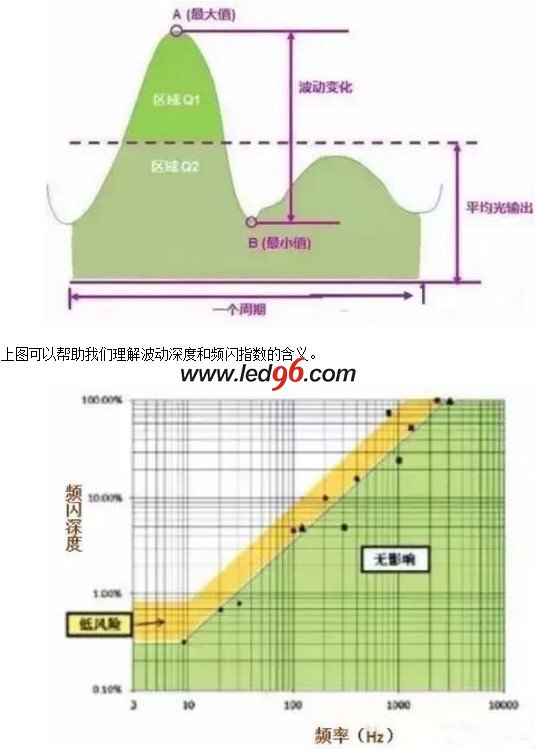

　　按照上述要求，目前測量頻閃的儀器是使用光度計。測試時的環境溫度應控制在20~30℃之間。光度計價格相對于光譜儀更便宜，但是其一次只能測量一個波長，不過在測頻閃中已經足夠了。因?yàn)樵诳梢姽獠ǘ蝺?nèi)，針對同一個燈具，其光強變化是同步的且成比例的。在一個開關周期內，我們只需要測定一個特定波長的光通量變化曲線，根據峰值和谷值可算出波動深度，另外再計算出其平均光通量（利用積分的方法求得圖一中一個周期的面積S，在除以周期長度T，即可得到平均光通量），然后在對Q1區域積分，Q2= S - Q1，由Q1和Q2就可算出頻閃指數。

　　另外，目前市場上也有多種專門用于測試光源頻閃的頻閃儀，可以從儀器中直接讀出頻閃各項參數的具體數據，大概分為3種：手持式（如SFIM-300光譜閃爍照度計）、臺式觸屏可直接顯示（如LFA-2000光源頻閃測試儀）、臺式需連接PC端加軟件測試（如PM2000）。

閃對人眼的危害往往超出我們的想象，為了減少頻閃給人們?cè)斐傻膫?，我國相?yīng)國標對LED頻閃做了規定，具體如何？我們往下看？

　　LED頻閃的標準

　　波特蘭PNNL（PacificNorthwest National Laboratory）高級照明組的資深科學家、照明設計師Naomi Millier說，“照明行業關心的是那些可能引起神經系統問題和影響工作績效的頻閃范圍。”而LED的頻閃如果沒有很好地控制那么就會引起上述的問題。那么這個頻閃范圍又是什么呢？

　　雖然IEEE PAR1789 《LED照明閃爍的潛在健康影響》給出了波動深度及頻閃指數的“不可察覺”及“低風險”限制，并定義了波動深度（波動深度=(A-B)/(A+B)×100%）和頻閃指數（頻閃指數=Q1/(Q1+Q2)），但在實際應用中較難實現，主要是因?yàn)闀?huì)增加LED光源的成本和體積。

　　波動深度的概念即是最大（A）和最?。˙）亮度之差除以最大和最小亮度之和，即邁克爾遜對比。

　　頻閃指數定義為一個周期的平均光輸出線以上的面積除以光輸出曲線的總面積。即是指Q1區域的面積與Q1和Q2區域的面積之和的比。

　　目前，新的GB/T 31831-2015《LED室內照明應用技術要求》標準就是采用這種定義和限值，新標準于2016年1月1日起實施。

　　評價頻閃的波動深度與頻率的關系如圖2所示，圖2中無影響區域用綠色表示，低風險區域用橙色表示。低風險區域的上限是波動深度線，小于閃爍頻率的0.08倍，相當于無影響邊緣的2.5倍。
